1 準備/布線
本文檔對于將PLC單元H5U 和 EtherCAT總線驅動器通過EtherCAT通信進行連接時的操作步驟進行描述。
1.1 準備必要設備
請準備以下設備：
|
|
|
|
匯川H5U | LAN 電纜線 (推薦使用CAT6類帶屏蔽) | Esxi / XML文件 | EtherCAT總線 步進驅動器 |
|
| ||
步進電機 | 開關電源 | ||
1.2 LAN電纜線連接示意圖
通過LAN電纜線連接 匯川H5U 的 EtherCAT 端口和驅動器的輸入端口。

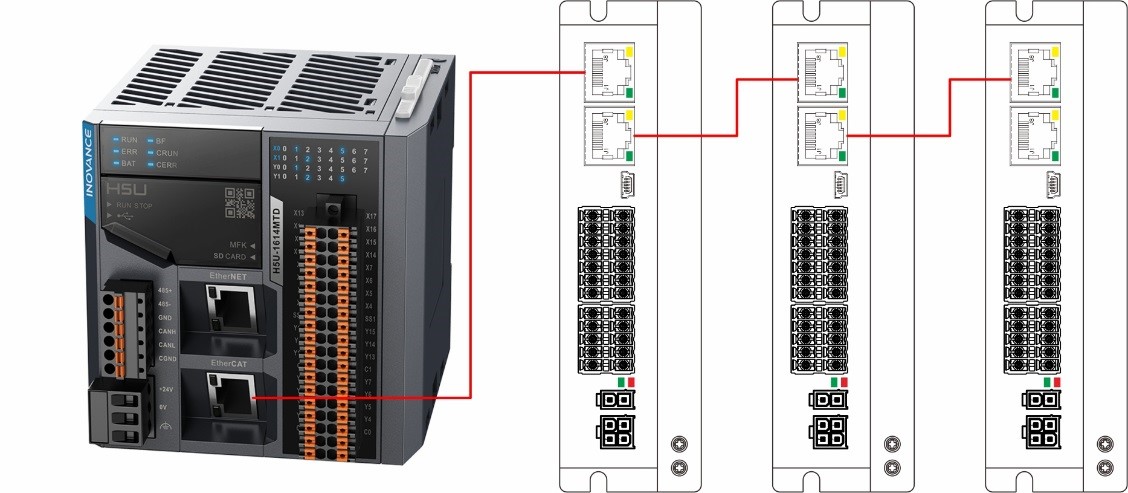

連接多臺步進驅動器時， 如圖所示， 請通過 LAN 電纜線連接左邊驅動器的輸出端口和右邊驅動器的輸入端口。
2 H5U 的設定
2.1 通過AutoShop執行 H5U 的設定
連 接 PC 和 CPU 單 元

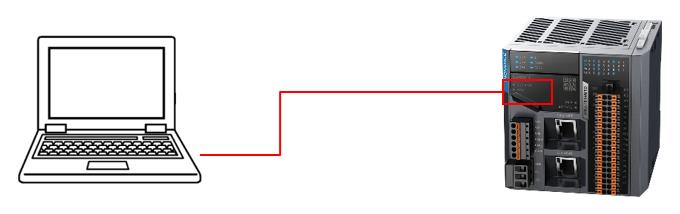

打開 CPU 單元本體的 USB 護罩， 通過 USB 電纜連接 PC 和 CPU 單元。
2.2 啟動 AutoShop，制作項目

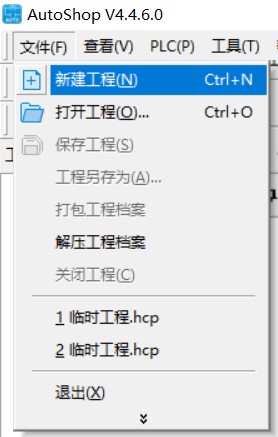

單擊菜單——文件(F)—— 新建工程

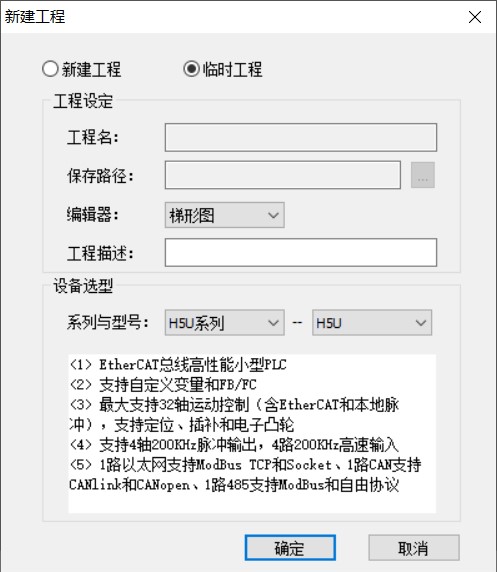

設定工程設定和設備選型
2.3 導入設備XML

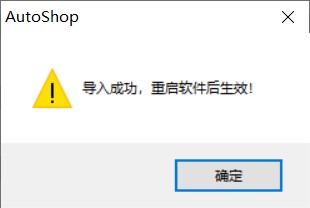

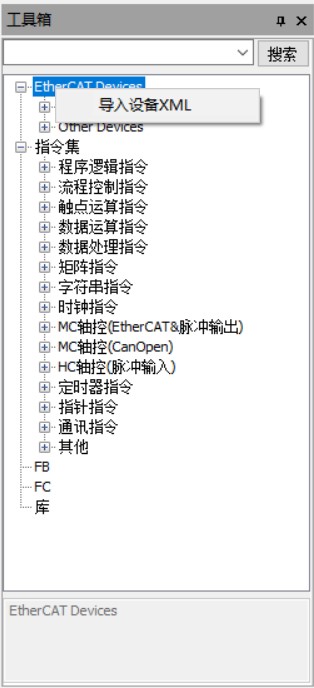

鼠標右鍵單擊：工具箱——EtherCAT Devices——導入設備XML，AutoShop會要求導入后重啟AutoShop。
本連接指南已按照以下的 ESI 文件確認動作。如果無法正確動作時， 敬請確認 ESI 文件。
?文件名稱： Instar_StepperDriver_V112
2.4 添加EtherCAT從站并配置
2.4.1 添加EtherCAT從站

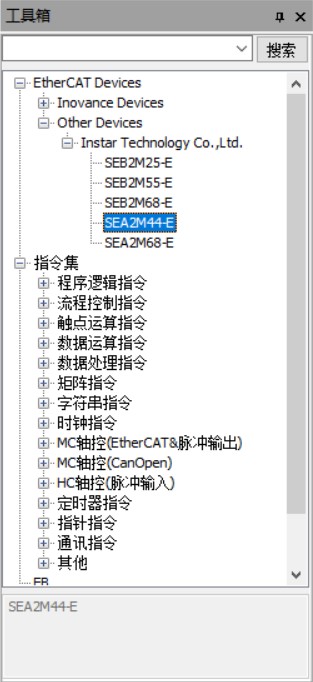

鼠標左鍵雙擊：工具箱——EtherCAT Devices——Other Devices——Instar Technology Co.,Ltd——SEA2M44-E
2.4.2 配置EtherCAT

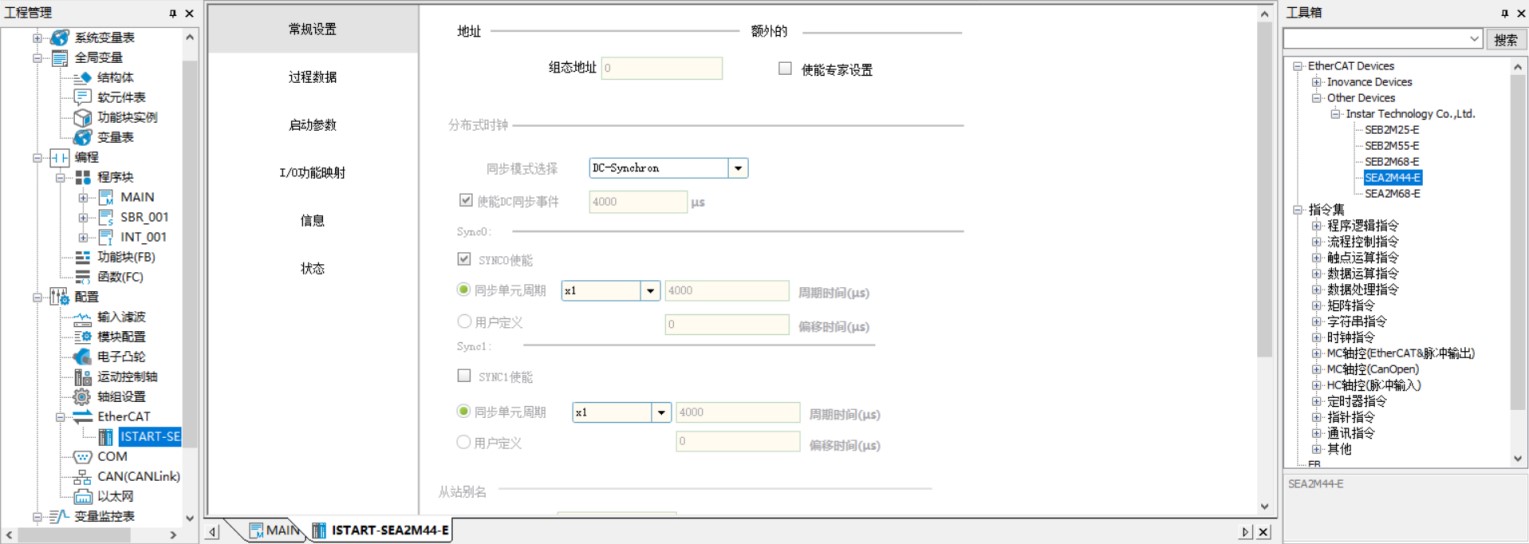

2.4.2.1 常規設置

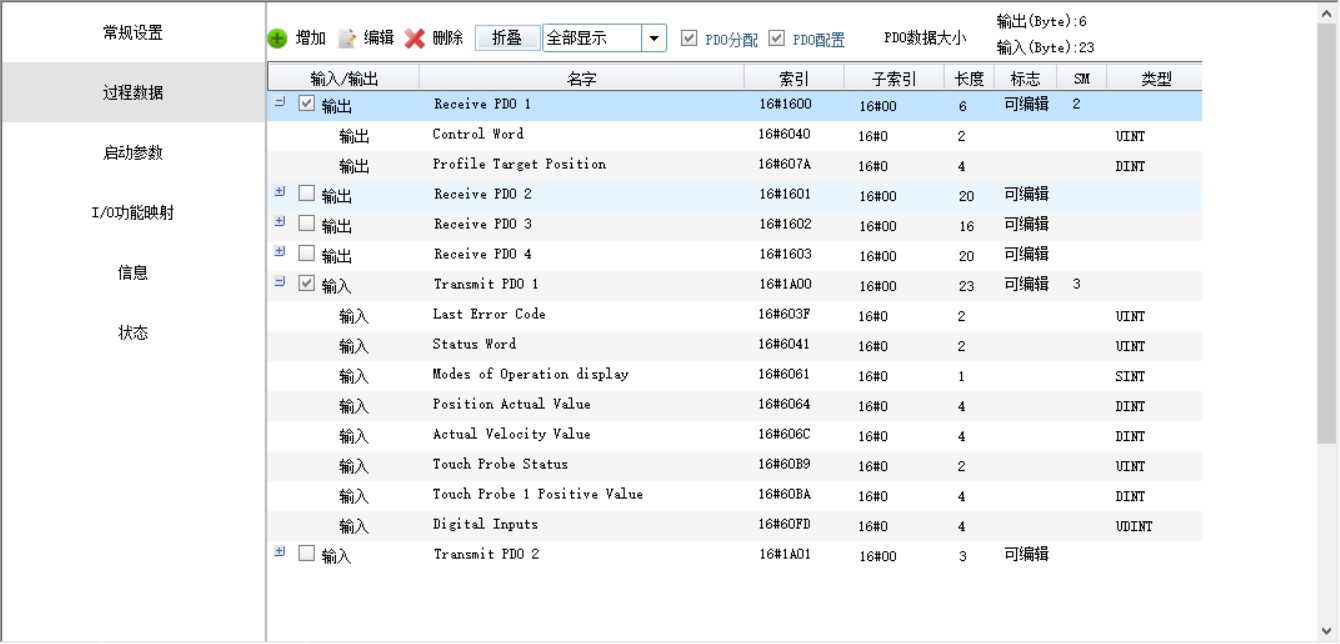

2.4.2.2 過程數據

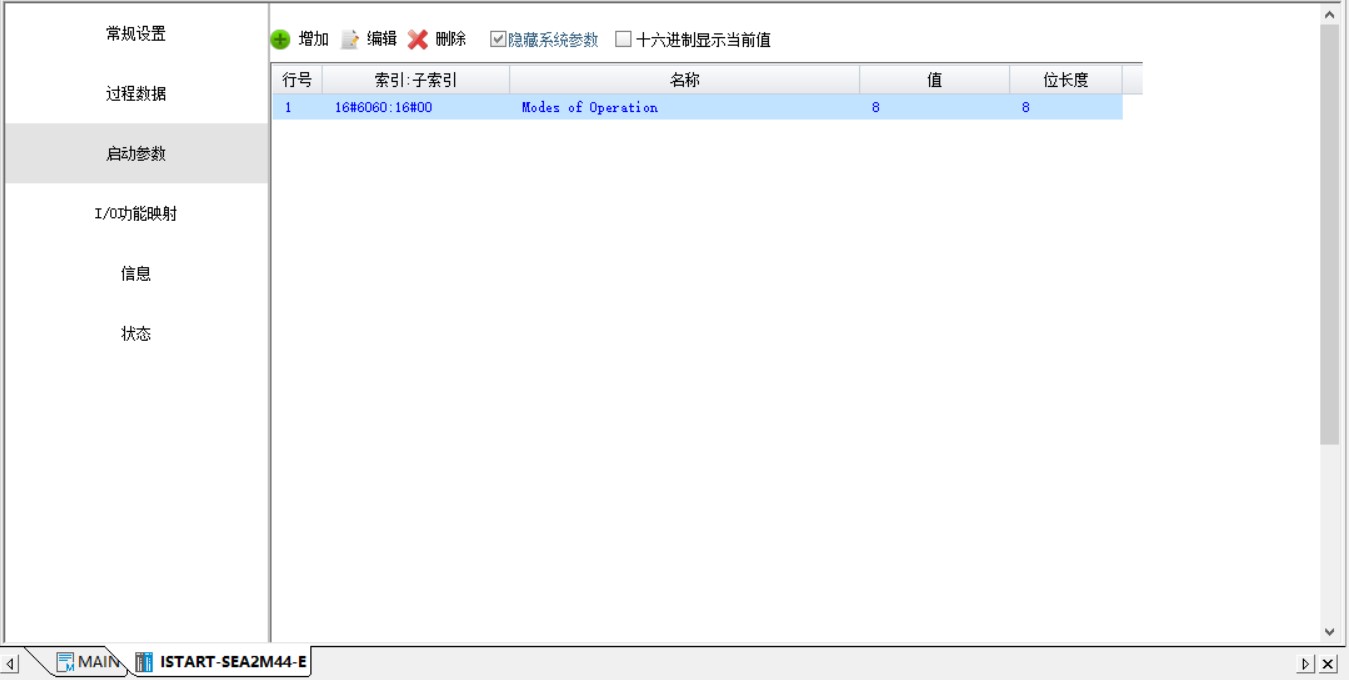

2.4.2.3 啟動參數

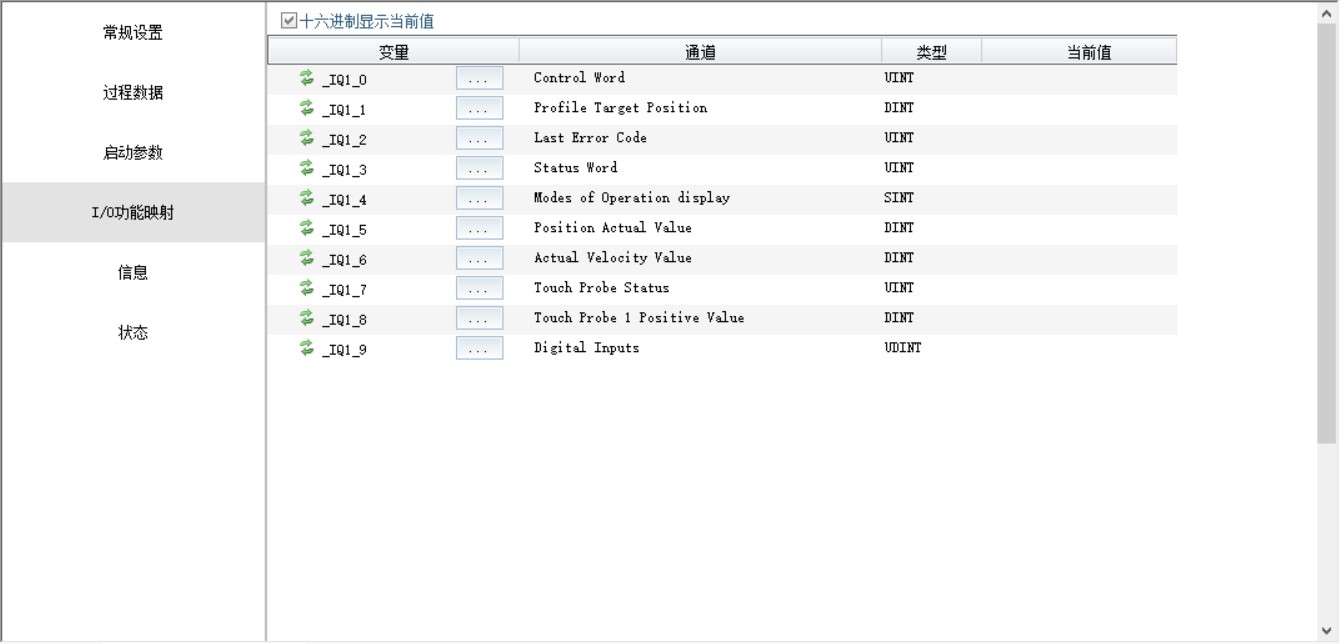

2.4.2.4 IO功能映射
2.5 軸設置
2.5.1 添加軸

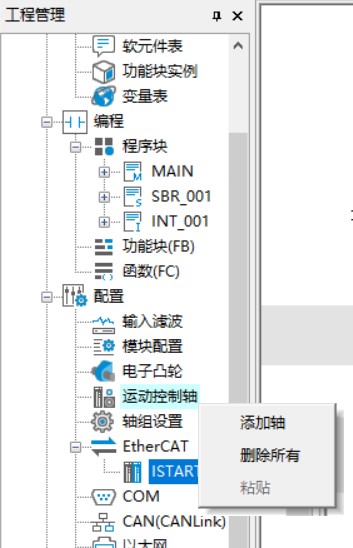

鼠標右鍵單擊選擇：工程管理——配置——運動控制軸——添加軸
2.5.2 配置軸

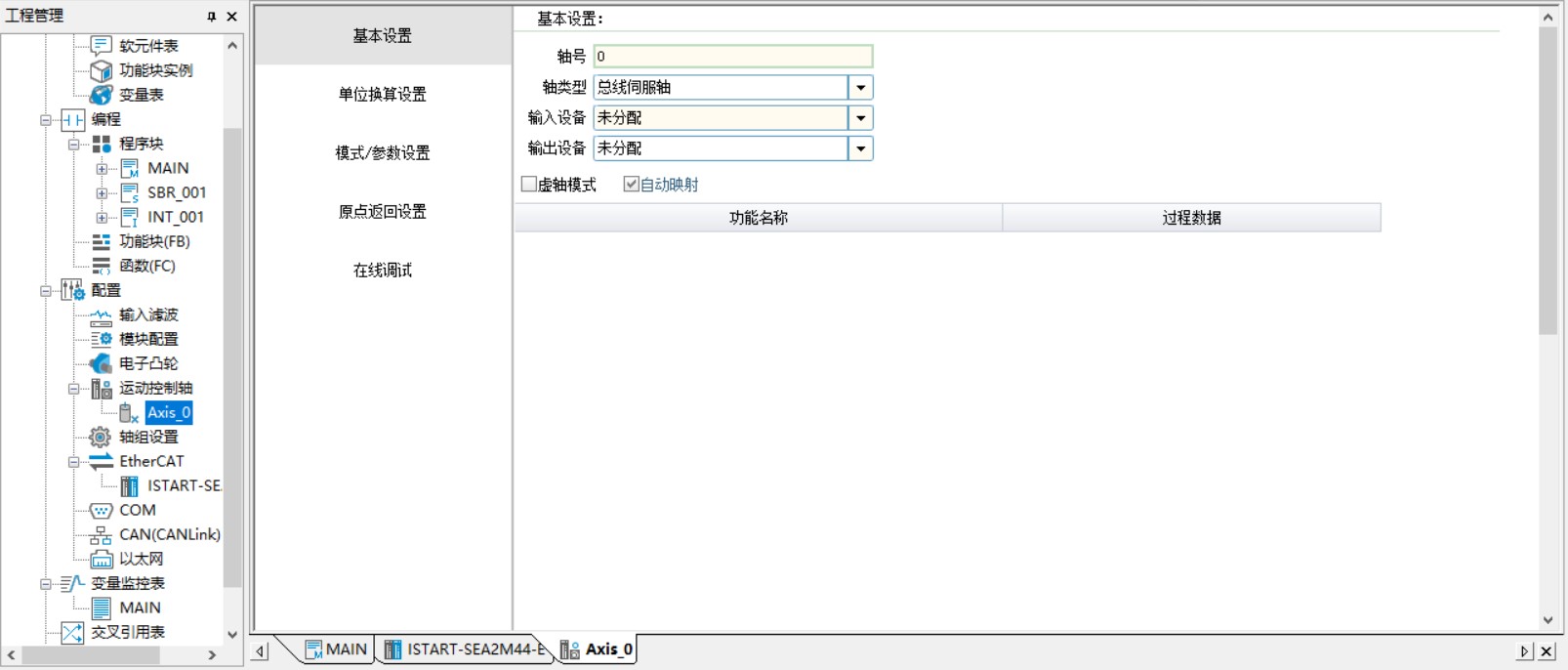

2.5.2.1 基本設置

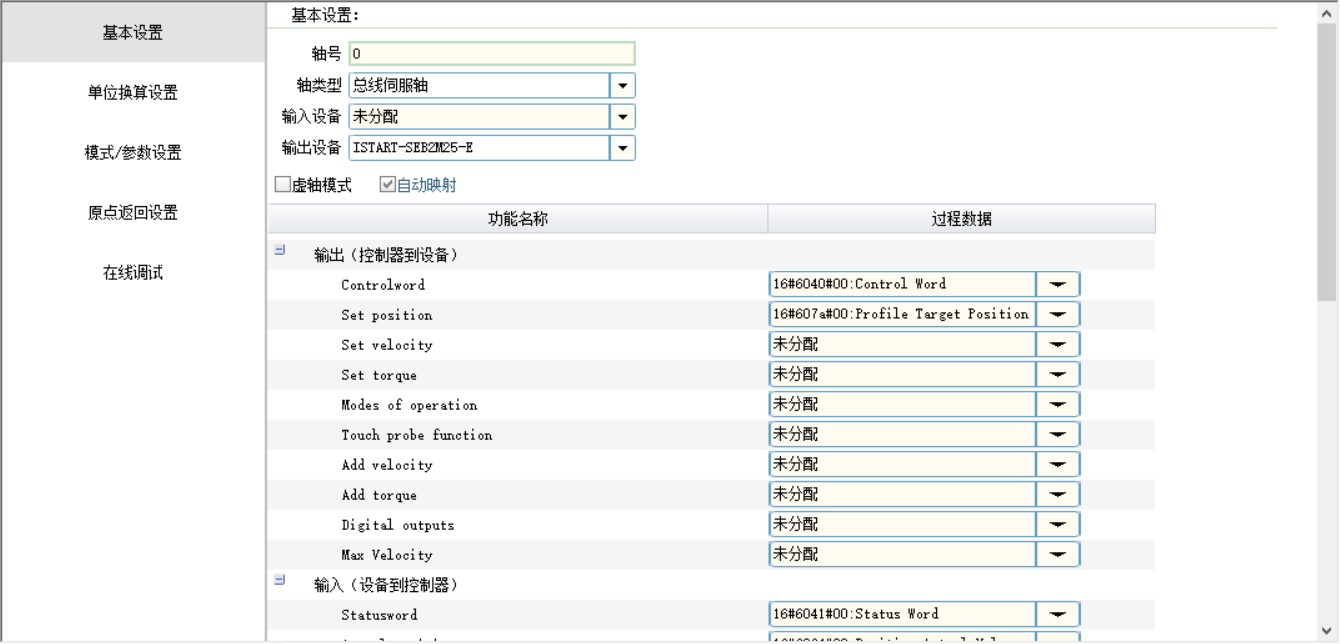

將輸出設備選為ISTART-SEB2M25-E后，有自動映射自動設置，如果有需要更改，取消自動映射的打勾√即可

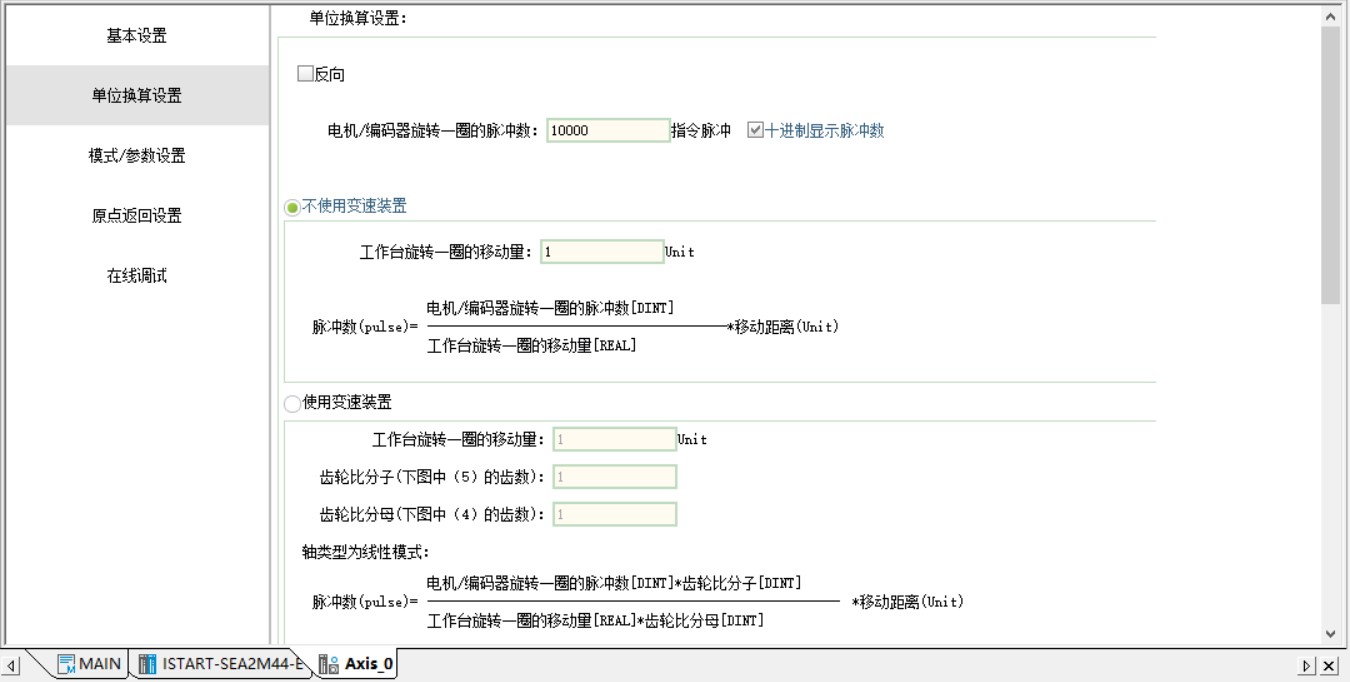

2.5.2.2 單位換算設置

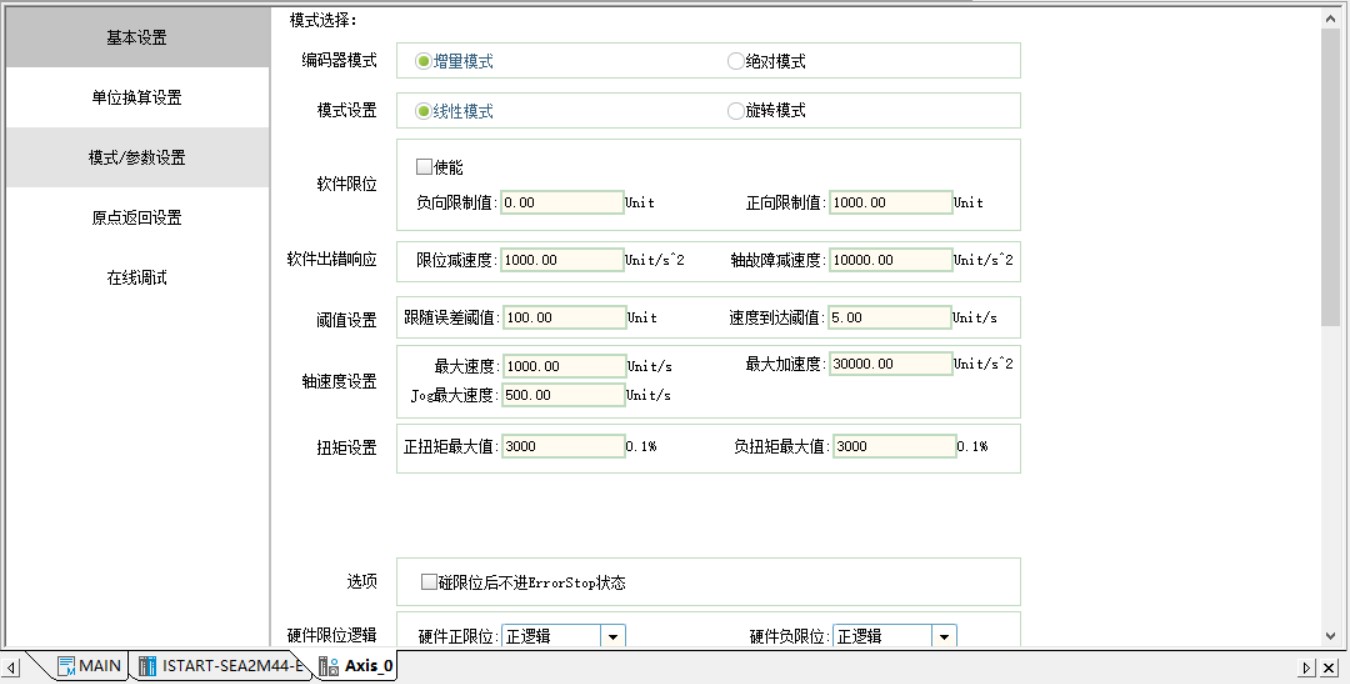

2.5.2.3 模式/參數設置

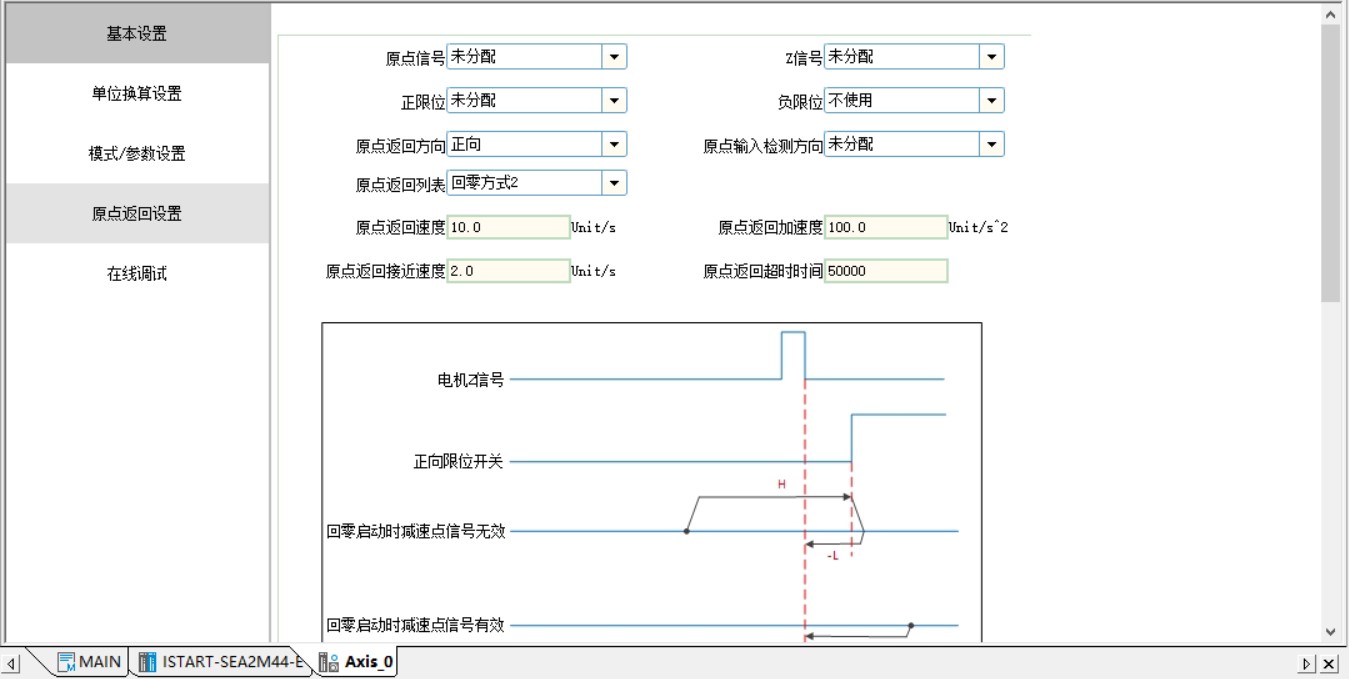

2.5.2.4 原點返回設置
2.5.2.5 PLC的通信連接下載以及在線調試

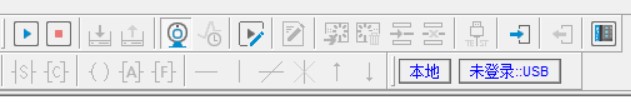

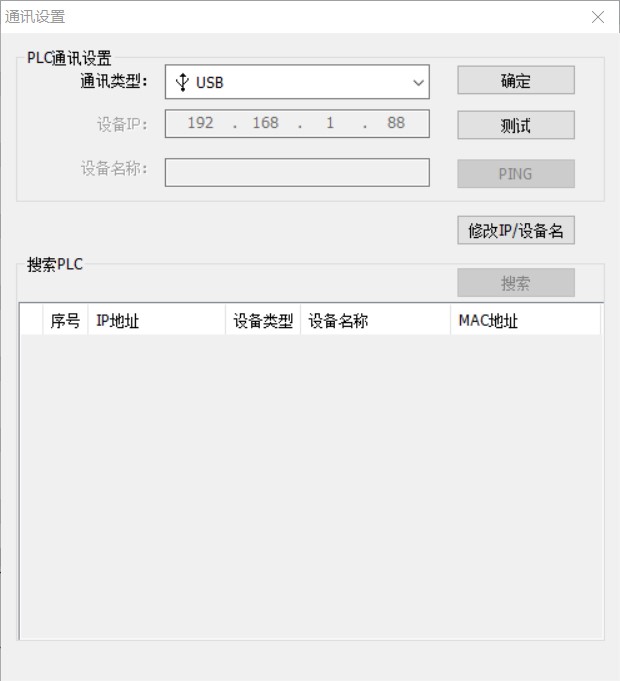

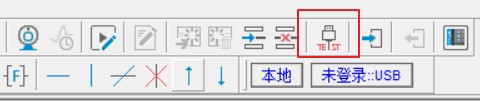

點擊TEST按鈕打開通信設置
點擊編譯，下載，監控按鈕進入在線監控狀態
在線調試開啟
